AD8232 – Moniteur de fréquence cardiaque à une seule dérivation pour mesure physiologique ECG et pouls
Spécifications techniques :
Le moniteur de fréquence cardiaque AD8232 à une seule dérivation est une carte économique utilisée pour mesurer l’activité électrique du cœur.
Cette activité peut être représentée sous forme d’ECG (électrocardiogramme) et produite en lecture analogique.
Les signaux ECG étant souvent très bruités, le module agit comme un ampli op pour obtenir un signal clair des intervalles PR et QT.
Le AD8232 est un bloc de conditionnement de signal intégré pour les applications de mesure ECG et autres biopotentiels.
Il est conçu pour extraire, amplifier et filtrer les signaux faibles dans des environnements bruyants (mouvements, électrodes éloignées).
Le module expose 9 connexions du circuit intégré, permettant de souder des broches, fils ou connecteurs.
Les broches SDN, LO+, LO-, OUTPUT, 3.3V, GND sont essentielles pour le fonctionnement avec une carte Arduino ou autre carte de développement.
Il comprend aussi les broches RA (bras droit), LA (bras gauche), RL (jambe droite) pour connecter vos propres capteurs personnalisés.
Une LED indicatrice est intégrée et clignote au rythme des battements du cœur.

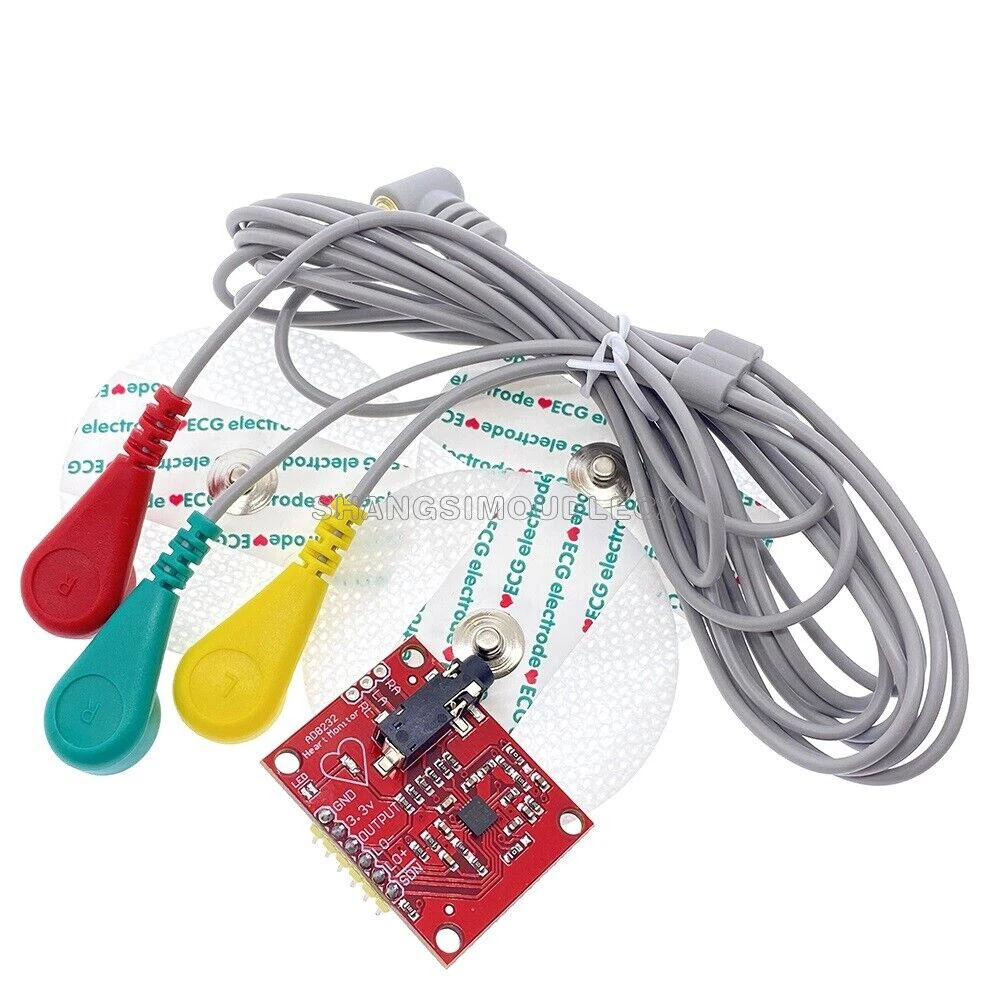

Des patchs capteurs biomédicaux et un câble capteur sont nécessaires pour utiliser le moniteur cardiaque (disponibles dans les produits recommandés).
