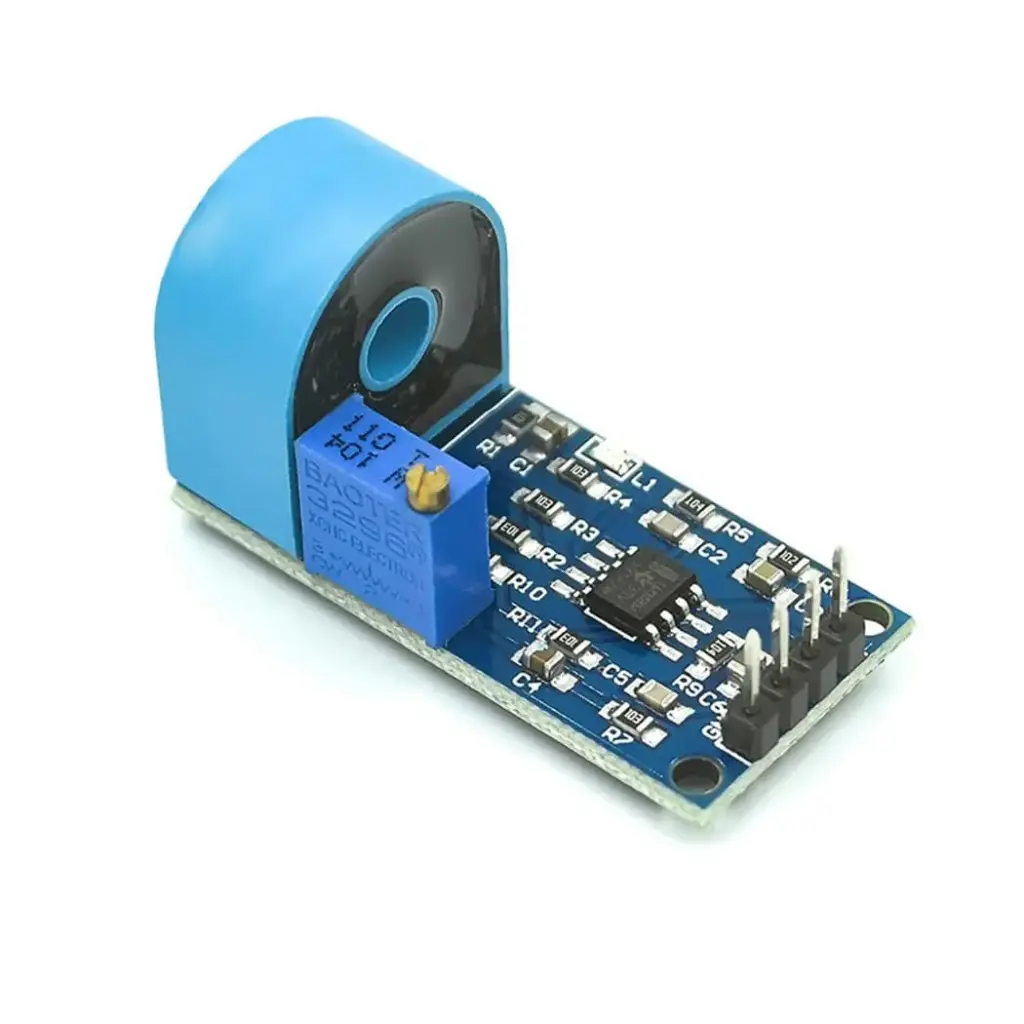

ZMCT103C Capteur de courant AC 5A

Description du produit

Description : Le module est équipé de transformateurs de courant miniatures haute précision de la série ZMCT103C ainsi que de circuits d’amplification opérationnelle de haute précision permettant d’échantillonner et de compenser les signaux avec exactitude. Il est adapté à l’acquisition de signaux AC jusqu’à 5 A. Le signal de sortie analogique AC correspondant peut être ajusté. La tension de sortie souhaitée peut être réglée à l’aide du potentiomètre (réglage du gain, avec une plage de 0 à 100 fois), mais la tension maximale en sortie (OUT) ne doit pas dépasser 1/2 Vdc.

Spécifications :

• Courant d’entrée nominal : 5 A

• Courant de sortie nominal : 5 mA

• Rapport de transformation : 1000:1

• Différence de phase : ≤ 20' (100 ?)

• Plage linéaire : 0–10 A (100 ?)

• Linéarité : 0,2 %

• Niveau de précision : 0,2

• Tension d’isolement : 3000 V

• Température de fonctionnement : −40 °C à +70 °C

• Matériau d’étanchéité : Résine époxy

• Tension : DC 5–30 V
