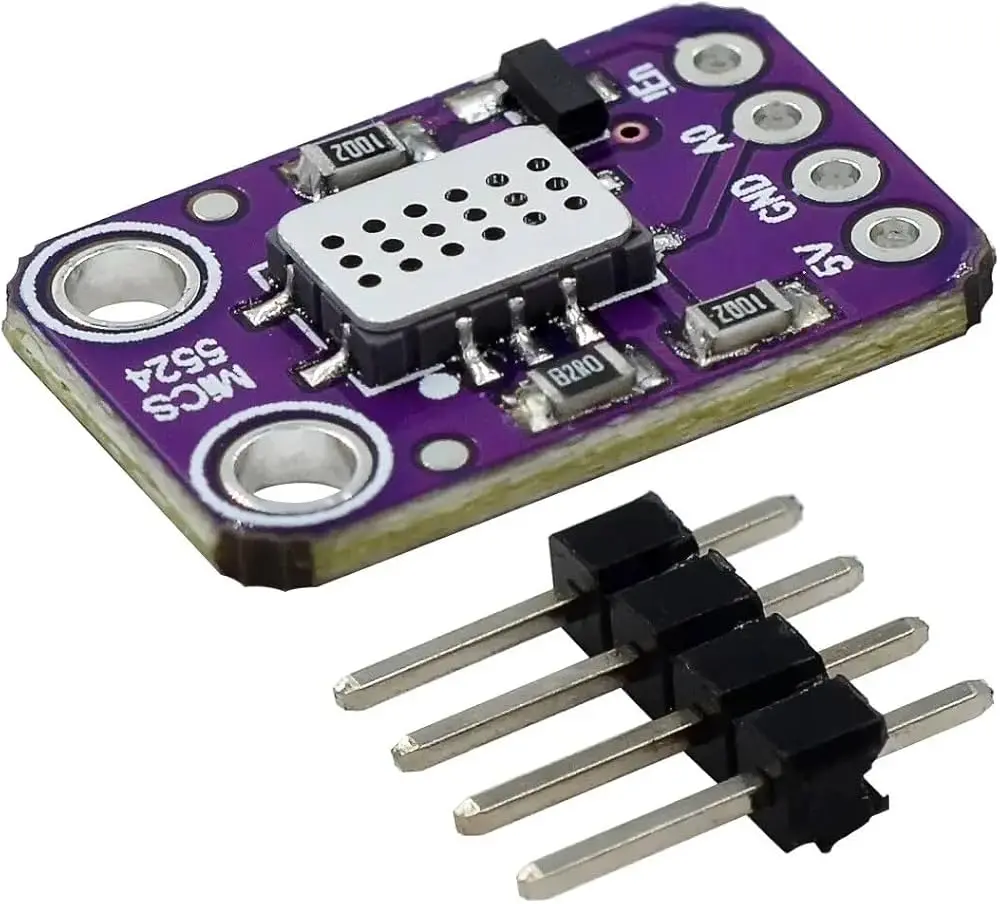

MICS-5524, Module de capteur de gaz de qualité de l'air monoxyde de carbone hydrogène méthane

Le module de détection de gaz MICS-5524 (monoxyde de carbone, hydrogène, méthane, alcool) est un capteur MEMS robuste destiné à la détection des fuites de monoxyde de carbone et de gaz naturel à l'intérieur des bâtiments. Il convient également à la surveillance de la qualité de l'air intérieur, à la vérification de l'haleine et à la détection précoce des incendies.

Remarque :  Ce capteur est sensible au CO (environ 1 à 1 000 ppm), à l’ammoniac (environ 1 à 500 ppm), à l’éthanol (environ 10 à 500 ppm), au H₂ (environ 1 à 1 000 ppm) et au méthane/propane/isobutane (plus de 1 000 ppm). Cependant, il ne peut pas identifier le gaz détecté.

Cette carte d'expérimentation n'est pas destinée à un usage médical, de sécurité ou à la fabrication de produits finis. Elle est vendue à des fins éducatives et expérimentales, et nous n'offrons aucune garantie pour d'autres usages. Tous les capteurs de gaz nécessitent un étalonnage pour un résultat précis.

Alimentez l'appareil en 5 V CC et mesurez la tension analogique sur la broche de sortie. En cas de détection de gaz, la tension analogique augmentera proportionnellement à la concentration du gaz détecté. Sous tension, l'élément chauffant consomme environ 25 à 35 mA. Vous pouvez l'éteindre en utilisant la broche EN (en la mettant à 5 V) afin d'économiser de l'énergie. Après la mise en marche de l'élément chauffant, attendez une seconde qu'il soit complètement chaud avant d'effectuer les mesures.

Chaque commande comprend une carte d'extension MiCS-5524 assemblée et testée, ainsi qu'un connecteur. Il vous faudra effectuer quelques soudures simples pour fixer le connecteur ; vous pouvez également utiliser de simples fils.
