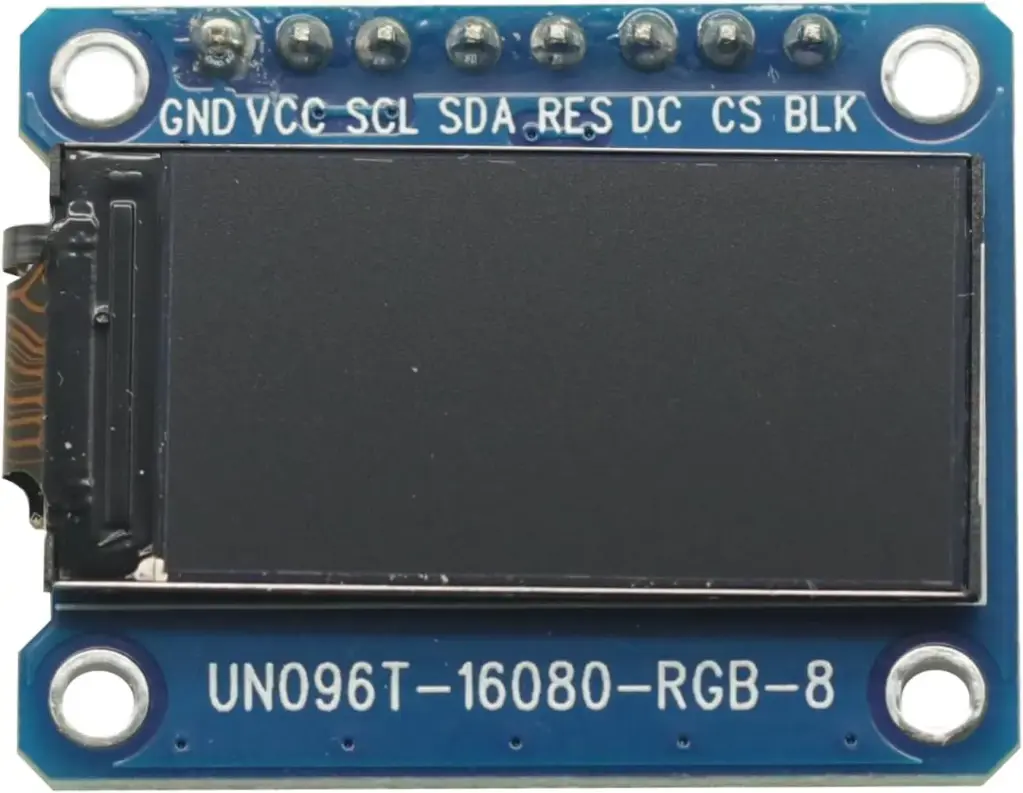

Module d’affichage LCD IPS 0,96 pouce 80x160, écran TFT couleur complète 65K

Description du produit

1. Caractéristiques

Taille : 0,96 pouce

Mode d’affichage : IPS normalement noir

Format d’affichage : Graphique 80RGB*160 matrice de points

Données d’entrée : Interface SPI

Circuit intégré de commande : ST7735S

Dimensions extérieures : 24 (L) x 30 (H) x 2,8 ±0,1 (T) mm

Résolution : 80RGB*160 points

Zone active de l’écran LCD : 10,8 (L) x 21,7 (H) mm

Pas de points : 0,135 (H) x 0,1356 (V) mm

Angle de vision : Tous les angles

Température de fonctionnement : -20～70°C

2. Description des broches :

PIN 1 – GND : Masse

PIN 2 – VCC : Alimentation 3,3V

PIN 3 – SCL : Broche d’horloge série

PIN 4 – SDA : Entrée de données série

PIN 5 – RES : Broche de réinitialisation LCM

Cette broche reçoit le signal de réinitialisation. Lorsque la broche est basse, l’initialisation de la puce est

exécutée. Gardez cette broche en position haute pendant le fonctionnement normal.

PIN 6 – DC : Contrôle données/commandes

PIN 7 – CS : Sélection de puce

PIN 8 – BLK : Broche de contrôle du rétroéclairage

Package :

1 pièce – Module d’affichage LCD IPS 0,96 pouce 80x160
