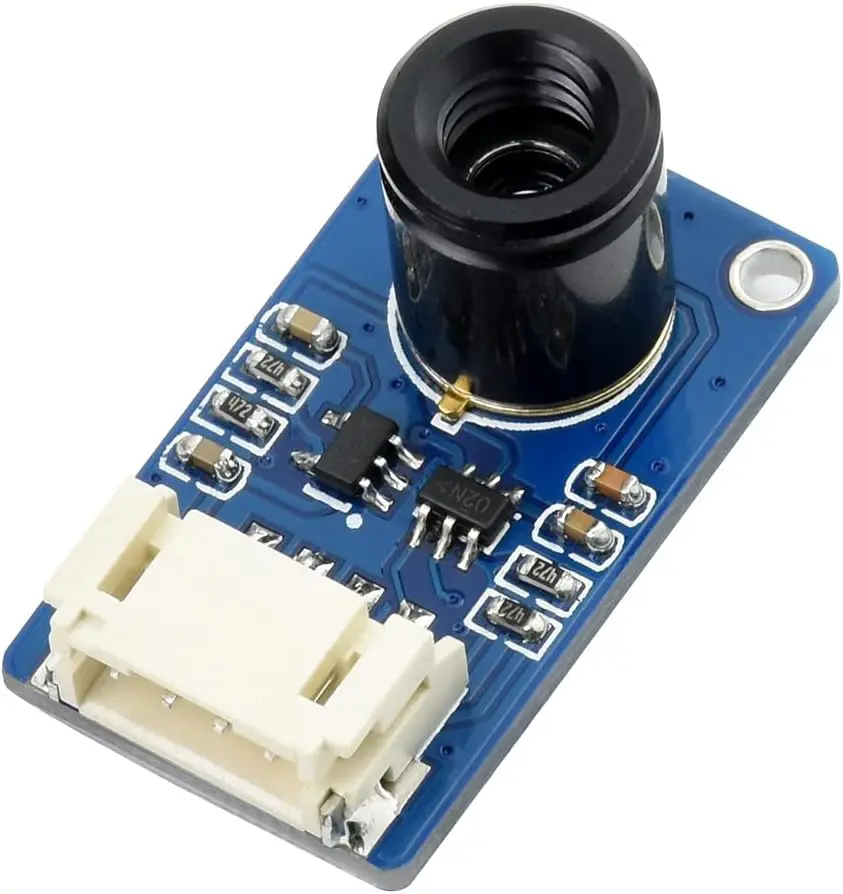

MLX90640 IR Array Thermal Imaging Camera with 32×24 Pixels 55° Field of View Communicating Via I2C Interface Supports Raspberry Pi/ESP32/STM32/Arduino

MLX90640 IR Array Thermal Imaging Camera, 32×24 Pixels, 55° Field Of View, I2C Interface

Overview This is a 32×24 pixels, 110° field of view, IR array thermal imaging camera, communicating via I2C interface. It is compatible with 3.3V/5V operating voltage, supports host platforms such as Raspberry Pi/Arduino(ESP32)/STM32, etc. By utilizing the MLX90640 far-infrared thermal sensor array, this module can detect the IR distribution of objects in the field of view, turn the data into surface temperature of the objects by calculation, and then generate thermal images. Due to the small form factor, it can be easily integrated into miscellaneous industrial or intelligent control applications.

Features Adopts MLX90640 far-infrared thermal sensor array, 32×24 pixels Communicating via I2C interface, configurable to fast mode (up to 1MHz data rate) Noise Equivalent Temperature Difference (NETD) 0.1K RMS @1Hz refresh rate Onboard voltage translator, compatible with 3.3V/5V operating voltage Comes with development resources and manual (examples for Raspberry Pi/Arduino(ESP32)/STM32)

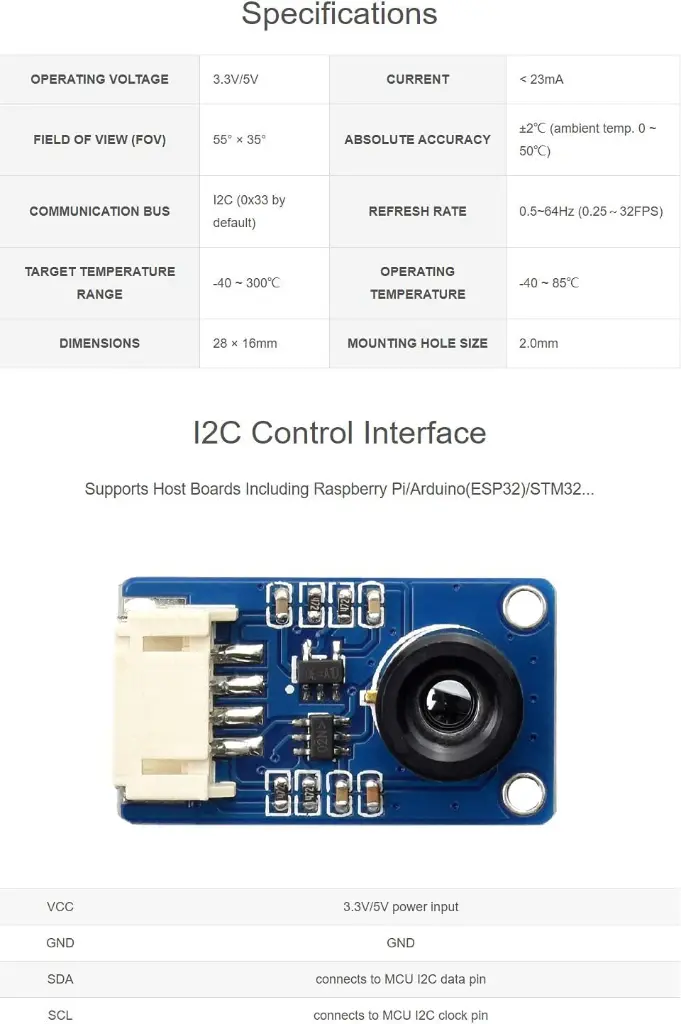

Specifications Operating voltage: 3.3V/5V Operating current: ＜23mA Communication interface: I2C (address 0x33) Field of view (Horizontal×Vertical): MLX90640-D55 Thermal Camera: 55°×35° (narrow angle FOV, suit for long range measuring) MLX90640-D110 Thermal Camera: 110°×75° (wide angle FOV, suit for short range measuring) Operating temperature: -40℃～85℃ Target temperature: -40℃～300℃ Resolution: ±1℃ Refresh rate: 0.5Hz~64Hz (programmable) Dimensions: 28mm×16 mm Mounting hole size: 2.0mm

Applications High precision non-contact temperature measurements IR thermal imaging devices, IR thermometers Smart home, intelligent building, intelligent lighting Industrial temperature control, security monitoring, intrude/movement detection

Pinouts In the case of working with MCU: VCC - 3.3V / 5V GND - GND SDA - MCU.I2C data line SCL - MCU.I2C clock line

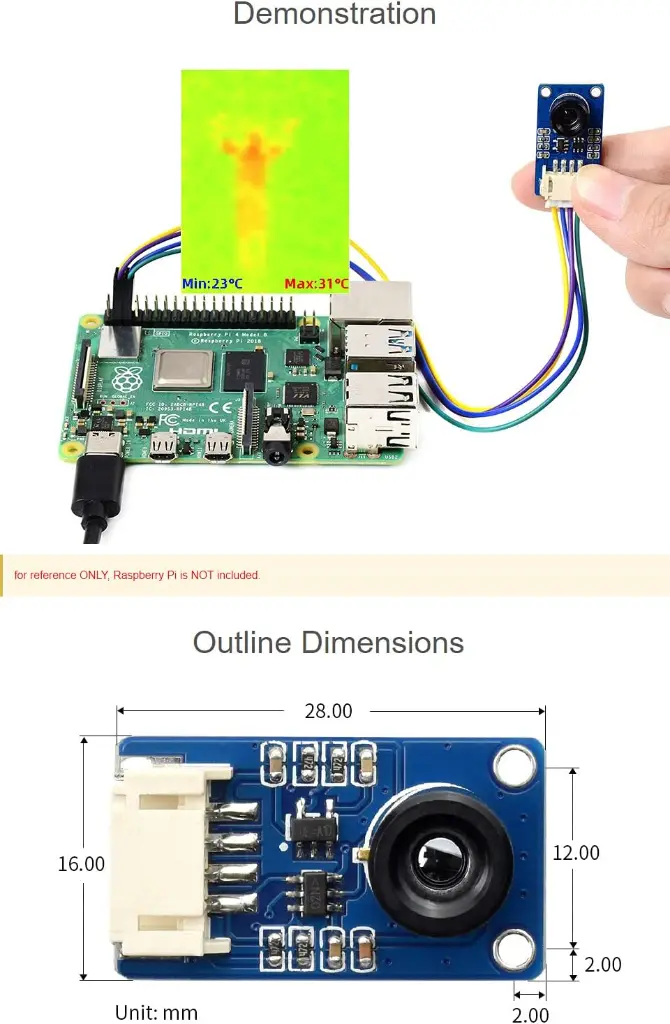

xample Generating IR thermal images of the Raspberry Pi:xample Generating IR thermal images of the Raspberry Pi:

MLX90640 IR Array Thermal Imaging Camera, 32×24 Pixels, 55° Field Of View, I2C Interface

Nom de pièce : module de mesure de température MLX906.

Modèle : WX-MLX90640-D55, WX-MLX90640-D110.

Matériau : ABS.

Taille : voir photo.

Diamètre du trou de montage : 2 mm.

Couleur : noir.

Interface IIC.

Alimentation : 5 V.

Compatible SDA, SCL 5 V/3,3 V.

D55 - Mesure de température longue distance.

D110 - Mesure de la température à courte distance.

Comprend les programmes fabricant, STTM32, pour Arduino et Pi.

◆ Comprend des fils pour une connexion directe aux cartes de développement, prêt à l'emploi.

Caractéristiques en bas à gauche (symbole)

Plage de mesure de la température : -20 ~ 300 ℃.

Puce de régulation de tension intégrée pour une mesure plus précise de la température.

Puce de conversion de niveau intégrée, adaptée pour différents contrôleurs de niveau.

Résistance de traction intégrée, aucun composant externe nécessaire.

Champ de vision D110 : 110 x 75 degrés (grand angle, adapté pour une mesure de courte portée).

Champ de vision D55 : 55 x 35 degrés (petit angle, adapté pour une mesure à longue portée).

VCC : alimentation positive 5 V.

GND : alimentation au sol.

SDA : se connecte à la ligne de données MCU I2C.

SCL : se connecte à la ligne d'horloge MCU I2C.

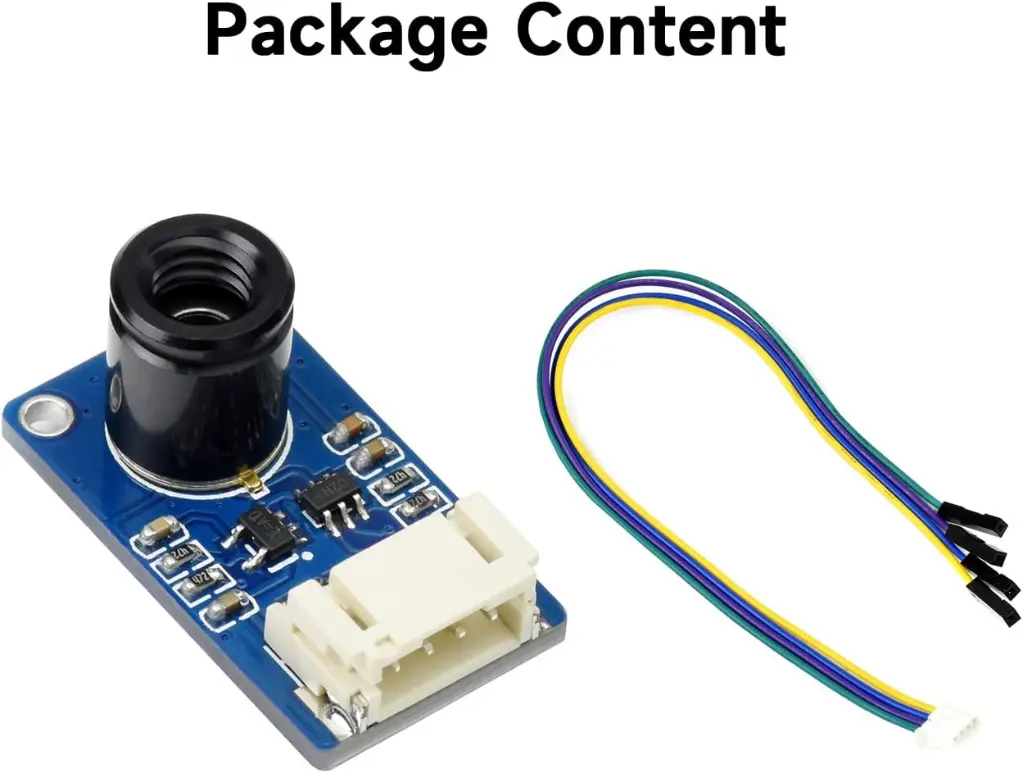

Contenu de l'emballage :

1 module de mesure de température MLX906.
